Как проверить мультиметром ТЭН стиральной машины

Калькулятор расчета мощности тэна для нагрева воды

Предложенный калькулятор, исходя из емкости бака водонагревателя, начальной и конечной (требуемой) температуры воды и времени нагрева позволяет выполнить расчет необходимой электрической мощности ТЭНа с достаточной степенью точности, на которую влияет конструктивные особенности ТЭНа и фактическое напряжение электросети.

При напряжении в сети ниже Uраб нагревателя (например, в результате падения напряжения в линии) очевидно, что его работа будет менее эффективна и снижение температуры греющей поверхности увеличит длительность нагрева воды до требуемой температуры.

Результат расчета не означает, что обязательного использования ТЭНа такого номинала: полученная мощность может быть набрана несколькими параллельно соединенными нагревательными элементами.

Обратите внимание, что расчет производится без учета возможных потерь тепла электроводонагревателей в окружающую среду, возникающих ввиду самых разных факторов, начиная от конструкции бойлера и заканчивая состоянием (наличием) теплоизоляции

Как проверить ТЭН мультиметром самостоятельно

Основной поломкой бытовой техники считается выход из строя нагревательного элемента. Если стиральная машина не греет воду при стирке или не нагревается спираль утюга, тогда тэн нужно прозвонить с помощью мультиметра. В этой статье мы представили вашему вниманию информацию о том, как проверить ТЭН мультиметром в домашних условиях.

Также в нашей статье вы найдете подробные картинки и видео, которые подробно объяснят каждый процесс. Если вам будет интересно, тогда можете прочесть про то, как правильно слить воду с бойлера.

Как проверить ТЭН

Сначала необходимо рассмотреть, как выполняется прозвонка нагревательного элемента. Чтобы вам было понятно мы постарались углубиться в практические моменты. Проверить ТЭН можно по следующей схеме:

1. Перед проведением проверки, вам необходимо постараться рассчитать сопротивление. Для выполнения расчета можно использовать формулу R=U2/P. В этой формуле U будет означать напряжение в вашей статье. Показатель P – это номинальная мощность ТЭНа, которые можно найти в паспорте прибора.
2. Перед проведением проверки устройство обязательно необходимо отключить от питания. Только после этого можно приступать к выполнению проверки.

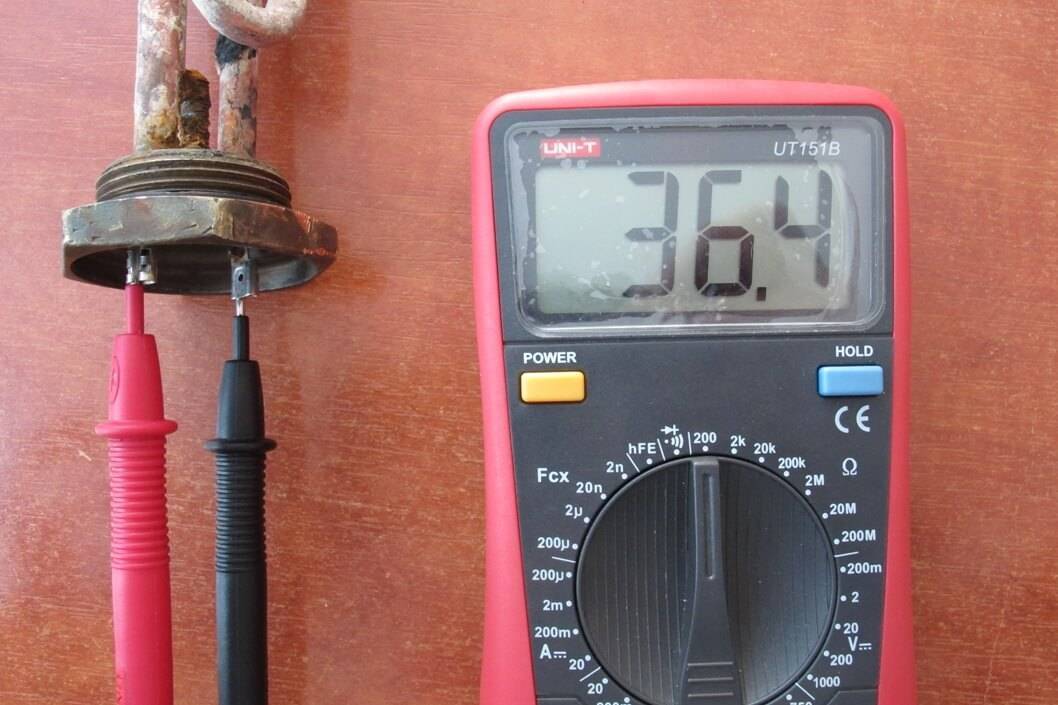

3. Теперь включите мультиметр в режиме проверки сопротивления.

Если вы не умеете использовать мультиметр, тогда не переживайте. На нашем сайте уже есть информация о том, как правильно использовать мультиметр. Если вы щупами дотронетесь до вывода, тогда можете столкнуться со следующими ситуациями:

1. Если значение на вашем экране будет примерно таким же, как и на картинке, тогда это означает что ТЭН работоспособный.
2. Если отображается «0», тогда это означает, что необходимо выполнить замену устройства.
3. Показатель «1» будет означать, что во время проверки произошел обрыв сети.

Также с помощью мультиметра, вам необходимо проверить ТЭН на пробой. Для подобной работы устройство необходимо перевести в режим зуммера. Одним щупов вам необходимо дотронуться до вывода, а вторым до нагревательного элемента. На фото ниже вы можете увидеть, как правильно проверить ТЭН на пробой.

Важно знать! Если зуммер запищит, тогда необходимо выполнять замену детали. При необходимости вы также можете выполнить проверку на сопротивление изоляции

Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Перед проведением проверки проведите визуальный осмотр. Для этого очистите устройство от накипи, а затем выполните прозвонку элемента. Если вы обнаружите визуальные повреждения, тогда следует выполнить замену устройства.

Проверить нагреватель на обрыв также можно с помощью контрольной лампы электрика. Если лампочка будет гореть, тогда обрыв отсутствует. Сделать подобную лампу можно из подручных материалов и у нас есть статья, как сделать контрольку своими руками. Это все способы проверки устройства.

В некоторых ситуациях вы также можете проверить устройство и без мультиметра. Ниже вы также можете найти видео, которые позволяют понять о том, как проверить ТЭН в стиральной машине, бойлере или посудомоечной машине.

Видеоуроки

Если бойлер не греет воду, тогда необходимо проверить ТЭН водонагревателя по следующей инструкции:

Если у вас появилась необходимость прозвонить ТЭН стиральной машины, тогда следует перейти к изучению инструкции ниже:

Чтобы вы могли проверить утюг мулььтиметром нужно разобрать корпус устройства и дотронуться до его выводов:

Если вы не знаете, как прозвонить чайник, тогда инструкцию можно увидеть ниже:

Как видите, выполнить проверку достаточно просто. Видео, которые мы предоставили вашему вниманию помогут все сделать правильно. Надеемся, что информация была полезной и информативной.

Количество электроэнергии кВтч и стоимость нагрева воды.

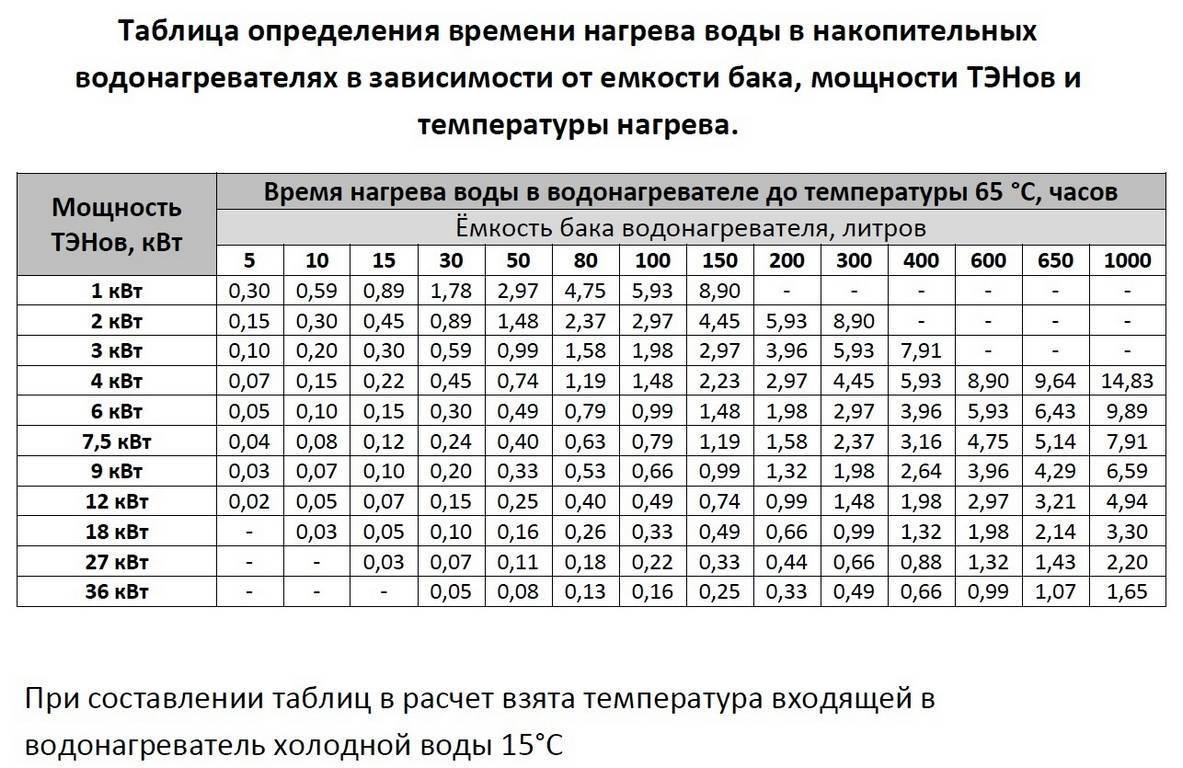

Калькулятор высчитает время нагрева воды в накопительных водонагревателях в зависимости от ёмкости бака, мощности ТЭНов, температуры нагрева и температуры входящей воды.

Вы можете указать КПД накопительного водонагревателя (обычно 95-99%).

Калькулятор взят с сайта: http://nagrev24.ru/voda

Электроэнергия преобразуется в тепло и КПД зависит от материала нагревательного элемента (от потерь электроэнергии в нем и от теплопроводности), от площади соприкосновения элемента с водой, переходных сопротивлениях контактов и потерь в шнуре электропитания. На каждом этапе теряется некоторая часть энергии. В зависимости от типа прибора, КПД находится в пределах 95-99%.

Чем эффективнее теплоизоляционные свойства материала, отделяющего внутренний бак от окружающей среды, и толще его слой, тем экономичнее водонагреватель. Современные бойлеры гарантируют снижение температуры воды не более 0,25 — 0,5 градуса в час и расход электроэнергии менее 1 кВт/ч в сутки в дежурном режиме.

Наиболее оптимальным температурным режимом работы водонагревателя 55-60°С. Это снижает электропотребление на поддержания температуры горячей воды, уменьшает образование накипи, обеспечивает более щадящий режим для внутреннего бака.

Общие данные, необходимые для вычислений

Чем мощнее электрообогреватель, тем быстрее он подогревает заданное количество воды. Поэтому приборы по этому параметру подбирается в соответствии с задачами, необходимым объёмом и допустимым временем ожидания. Так, например, нагрев до 60°С 15 литров с нагревателем в 1,5 кВт займёт около полутора часов. Однако для больших объёмов (например, для наполнения 100-литровой ванны) при разумном времени ожидания (до 3 часов) для доведения жидкости до комфортной температуры понадобится устройство на 3 кВт мощнее.

Для полноценного вычисления расчётной мощности необходимо учесть ряд параметров:

Как проверить ТЭН мультиметром и без тестера

Популярной неисправностью бытовой техники и обогревателей является выход из строя нагревательного элемента. Если у вас дома стиральная машина не греет воду при стирке либо не нагревается спираль утюга, обязательно нужно прозвонить данный элемент цепи тестером. В этой статье мы расскажем, как проверить ТЭН мультиметром в домашних условиях, а также предоставим несколько полезных видео инструкций по теме.

Технология проверки

Первым делом рассмотрим, как выполняется прозвонка нагревательного элемента, после чего больше углубимся в практически моменты, связанные с ремонтом бытовой техники. Итак, проверить ТЭН можно по следующей схеме:

1. Рассчитайте сопротивление нагревателя. Для этого используйте формулу: R=U2/P, где U – напряжение в сети (220 вольт), а P – номинальная мощность ТЭНа, которую можно найти в паспорте прибора.
2. Далее обязательно отключите от электросети проверяемое устройство, доберитесь до нагревательного элемента и отсоедините от него провода.
3. Включите мультиметр в режим измерения сопротивления (диапазон 200 Ом) и прикоснитесь щупами к выводам, как показано на фото ниже:

• Значение на табло примерно такое же, как и расчетное, что свидетельствует о работоспособности ТЭНа.
• Отображается «0», что означает замыкание, потребуется замена.
• Отображается «1» или бесконечность – произошел обрыв в цепи, нагреватель нужно заменить.

Также нужно проверить ТЭН на пробой (утечку тока) с помощью мультиметра. Для этого переводим прибор в режим зуммера, одним щупом дотрагиваемся до вывода, а другим до корпуса нагревательного элемента, как показано на фото ниже:

Зуммер запищал – пробой есть, а это значит, что без замены детали не обойтись.

Также желательно проверить сопротивление изоляции ТЭН мегаомметром. Для этого нужно включить его в диапазон измерений «500 В». Одним щупом дотрагиваетесь до контакта нагревателя, вторым до корпуса электроприбора. Нормальным считается сопротивление изоляции более 0,5 МОм.

Более подробно узнать о том, как проверить ТЭН мегаомметром и мультиметром, вы можете, просмотрев данные видео:

Работа мастера

Схема прозвонки

Кстати, также, перед тем как осуществлять прозвонку, нужно визуально проверить состояние нагревательного элемента. Для этого удалите с ТЭНа накипь и осмотрите поверхность на предмет вздутий, трещин и остальных механических повреждений. Если такие есть, деталь подлежит замене.

Еще один способ проверить нагреватель на обрыв – использовать контрольную лампу электрика. Для этого на один контакт ТЭНа подается ноль от сети, а на второй фаза через эту лампу. Если лампочка горит, значит обрыва нет. Сделать контрольную лампу сможет любой желающий из подручных средств, об этом мы подробно написали в статье, на которую сослались.

Вот, собственно, и все способы проверки целостности ТЭНа. Как вы видите, в некоторых случаях можно проверить нагревательный элемент даже без мультиметра. Ниже мы рассмотрим видео, в которых доходчиво объясняется, как прозвонить нагреватель стиральной машины, бойлера, посудомойки, чайника и других электроприборов, применяемых в быту.

Наглядные видеоуроки

Если бойлер не греет воду или же выбивает УЗО при его включении, проверить ТЭН водонагревателя можно следующим образом:

Проверяем исправность нагревателя в бойлере

Причина, по которой водонагреватель может биться током

Если же вы хотите прозвонить ТЭН стиральной машины, перед этим придется добраться до него. Вся инструкция предоставлена пошагово в этом видео:

Разбираем корпус стиральной машины и прозваниваем ТЭН

https://youtube.com/watch?v=5oV3E7b08Xc

Чтобы проверить утюг мультиметром, достаточно разобрать корпус и дотронуться щупами до выводов, как показано здесь:

Ремонтируем утюг

https://youtube.com/watch?v=KnTYT_qWeXA

Что касается чайника, его прозвонить можно по следующей методике:

Ремонт электрочайника своими руками

https://youtube.com/watch?v=KC7cdowo8P0

Аналогичным образом можно выполнить проверку исправности нагревательного элемента в посудомоечной машине, обогревателе (к примеру, в спирали тепловой пушки) или другом бытовом электроприборе. Надеемся, наши инструкции вам помогли и теперь понятно, как проверить ТЭН мультиметром в домашних условиях!

Проточные водонагреватели

В расчете количества тепла для нагрева проточной воды надо учитывать разницу в стандартах напряжения России (220 В) и Европы (230 В), так как значительная часть электроводонагревателей изготовляется западноевропейскими компаниями. Благодаря этой разнице номинальный показатель в 10 кВт в таком приборе при подключении к российской сети в 220В будет на 8,5% меньше – 9,15.

Максимальный гидропоток V (в литрах за минуту) с заданными мощностными характеристиками W (в киловаттах) рассчитывается по формуле: V= 14,3*(W/t 2 -t 1), в которой t 1 и t 2 – температуры на входе в нагреватель и в результате подогрева соответственно.

Ориентировочные мощностные характеристики электроводонагревателей применительно к бытовым потребностям (в киловаттах):

• 4−6 – только для мытья рук и посуды,
• 6−8 – для принятия душа,
• 10−15 – для мойки и душа,
• 15−20 – для полного водоснабжения квартиры или частного дома.

Выбор затрудняет то, что нагреватели выпускаются в двух вариантах подключения: к однофазной (220 В) и трёхфазной (380 В) сети. Однако нагреватели для однофазной сети, как правило, не выпускаются выше 10 киловатт.

Возможные неисправности

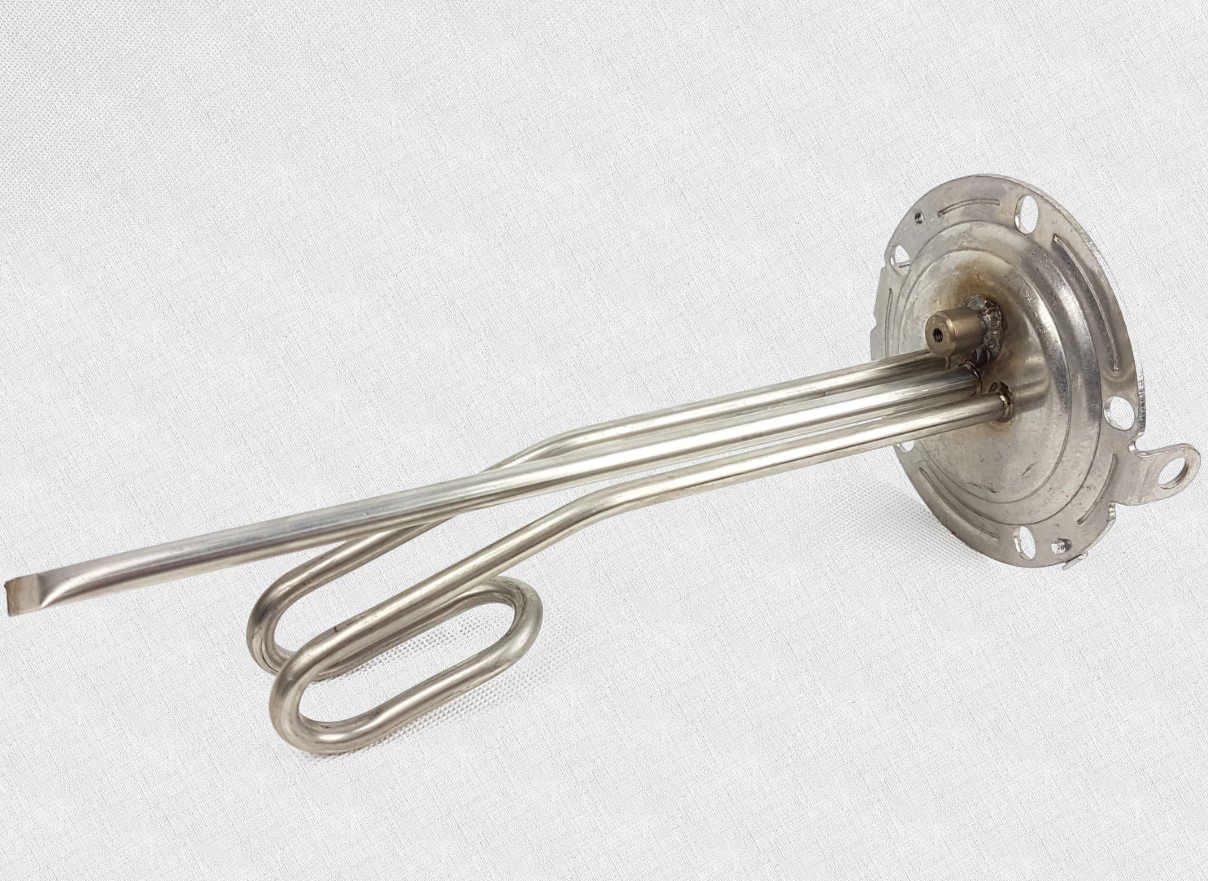

ТЭН – это наиболее уязвимый элемент в бойлере. Причина в том, что он является самым эксплуатируемым элементом, а кроме того, подвергается воздействию накипи. Для продления срока службы рекомендуется периодически проводить его очистку. Это можно сделать, не разбирая полностью корпус с помощью специальных средств. Но я рекомендую провести полный набор процедур по очистке не только нагревателя, но и самого бака от накипи и грязи.

Если же узел сломался, то его придется менять, но прежде проверить что именно вышло из строя. Различают несколько видов неисправностей:

• Перегорела накаливающая нить внутри ТЭНа.
• Накаливающий провод на корпусе нагревателя перегорел. Это может привести к удару током, если водонагреватель не оснащен УЗО. В противном случае защитный механизм будет постоянно отключать технику.
• Появление накипи.

Расчет тэна

Исходные данные

P1 = 1500 Вт;

U = 220 В;

Материал трубки тэна – для греющей камеры – обычная сталь; для парогенератора – обычная сталь с защитным покрытием;

Диаметр трубки тэна: до опрессовки D= 16 мм; после опрессовки Dт = 12,3 мм (0,0123 м);

Материал спирали – нихром (удельное сопротивление ρ = 1,1ּ10–6 Омּм).

Тэн греющей камеры

Принимаем длину участка тэна Lк (рис. 8.48 а), на котором находится контактный стержень 30 мм, а радиус изгиба трубки тэна – 25 мм. При этом расстояние между осями трубок (s) составит 50 мм.

Тогда с учетом зазора (примерно 10 мм) и выступающего внутрь греющей камеры контактного стержня на 20 мм длина активной части тэна (Lа) составит

Lа = [Арк – 10 – 20 – (s/2 + Dт/2)]ּ 2 + πּ s/2 = ּ 2 + 3,14ּ 25 = 1192 мм (1,192 м).

Активная длина тэна до опрессовки

L= Lа/1,15 = 1192 : 1,15 = 1037 мм.

Действительная удельная поверхностная мощность на тэне определится по формуле (4.38)

ωт === 3,26ּ104 Вт/м2

Однако по результатам исследований, проведенных на кафедре торгово-технологического оборудования РЭА им. Г.В.

Плеханова, для конвективных аппаратов подобного типа рекомендуемая удельная поверхностная мощность на трубке тэна греющей камеры не должна превышать 1,2ּ 104 Вт/м2 (1,2 Вт/см2).

Для обеспечения рекомендуемой удельной поверхностной мощности на трубке тэна следует увеличить площадь его теплоотдающей поверхности за счет оребрения. Необходимая площадь оребрения (Sр) составит

Sр =– πּDтּLа =– 3,14ּ1,23ּ119,2 = 790 см2.

Общая длина трубки тэна после опрессовки определяемая по формуле (4.39) будет равна

L = 1192 + 2ּ30= 1252 мм.

До опрессовки

L0 = L/1,15 = 1252 : 1,15 = 1088,7 мм.

Диаметр проволоки спирали (d) определяется по формуле (4.36)

d === 0,68ּ10–3 м,

где ωс – удельная поверхностная мощность на проволоке спирали, Вт/м2 (Для тэнов работающих в воздухе движущемся со скоростью мене 6 м/с допускается до 7ּ 104 Вт/м2. Принимаем 5ּ104 Вт/м2).

Полученный диаметр по табл. 4.5 округляется до ближайшего стандартного (dст) диаметра нахромовой проволоки – 0,7 мм (0,7ּ10–3 м) и определяется ее длина (l). Для ее нахождения в начале определим сопротивление проволоки спирали до опрессовки

R0 = 1,3ּR = 1,3ּ32,26 = 41,94 Ом

Длина проволоки спирали определяется по следующей формуле

l === 14,66 м.

Реальная удельная поверхностная мощность на проволоке спирали (ωс) составит

ωс === 4,65ּ104 Вт/м2.

Средний диаметр витка спирали:

= D– δт – δиз – d = 16 – 2– 4 – 0,7 = 9,3 мм,

где δт – сумма толщин стенок трубки, δт = 2ּ1 = 2 мм;

δиз – сумма толщин слоев изоляции, δиз = 2ּ2 = 4 мм;

dст – диаметр проволоки спирали, dст = 0,7 мм.

Длина витка спирали:

lв = πּ= 3,14ּ9,3 = 29,2 мм.

Число витков:

nв === 502.

Расстояние между витками:

а === 1,35 мм.

Поскольку а>d, то расчет выполнен верно и конструктивные параметры нагревателя соответствуют предъявляемым требованиям.

Тэн парогенератора

Принимаем длину участка тэна Lк (рис. 8.48 б), на котором находится контактный стержень 50 мм, а радиус изгиба трубки тэна – 40 мм.

При этом расстояние между осями трубок (s) составит 80 мм, а ширина парогенератора Вп = 80 + 12,3 + 20 = 112 мм.

Lа = [Ап – 10 – 30 – (s/2 + Dт/2)]ּ 2 + πּ s/2 = ּ 2 + 3,14ּ 40 = 673,3 мм (0,673 м).

Тогда удельная поверхностная мощность на тэне определится по формуле (4.38)

ωт ===5,77 104 Вт/м2

Полученное значение удельной поверхностной мощности на трубке тэна значительно меньше допустимого значения 14ּ 104 Вт/м2 (табл. 4.4), что позволяет уменьшить Lа примерно в 2 раза. Принимаем Lа = 400 мм. Тогда длина парогенератора составит Ап = 225 мм.

Активная длина тэна до опрессовки составит

L= Lа/1,15 = 400 : 1,15 = 348 мм.

Общая длина трубки тэна после опрессовки определяемая по формуле (4.39) будет равна

L = 400 + 2ּ50= 500 мм.

До опрессовки

L0 = L/1,15 = 500 : 1,15 = 434,8 мм.

Диаметр проволоки спирали (d) определяется по формуле (4.36)

d === 0,47ּ10–3 м,

Полученный диаметр по табл. 4.5 округляется до ближайшего стандартного (dст) диаметра нахромовой проволоки – 0,5 мм (0,5ּ10–3 м) и определяется ее длина (l). Для ее нахождения в начале определим сопротивление проволоки спирали до опрессовки

R0 = 1,3ּR = 1,3ּ32,26 = 41,94 Ом

Длина проволоки спирали определяется по следующей формуле

l === 7,48 м.

Реальная удельная поверхностная мощность на проволоке спирали (ωс) составит

ωс === 12,77ּ104 Вт/м2.

Средний диаметр витка спирали:

= D– δт – δиз – dст = 16 – 2 – 4 – 0,5 = 9,5 мм,

где δт – сумма толщин стенок трубки, δт = 2ּ1 = 2 мм;

δиз – сумма толщин слоев изоляции, δиз = 2ּ2 = 4 мм;

dст – диаметр проволоки спирали, dст = 0,5 мм.

Длина витка спирали:

lв = πּ= 3,14ּ9,5 = 29,83 мм.

Число витков:

nв === 251.

Расстояние между витками:

а === 0,88 мм.

Поскольку а > d, то расчет выполнен верно и конструктивные параметры нагревателя соответствуют предъявляемым требованиям.

2 Расчет мощности ТЭНа для нагрева воды

Анализ деятельности и маркетинговой политики предприятия СООО «АкваТрайпл»

минеральная газированная вода 1,5л; 0,5л питьевая негаз. вода 1,5л; 1л, 0,5л, питьевая газ. вода 1,5л; 0,5л питьевая газ. вода с ароматом малины 1,5л; питьевая газ. вода с йодом и селеном 1,5л; питьевая газ. вода с ароматом лимона 1…

Ассотимент и анализ качества бутилированной воды

f2. Добыча и розлив воды

В соответствии с «Гигиеническими требованиями к качеству воды, расфасованной в емкости» (СанПиН 2.1.4.1116-02) существует разделение на воду из подземных источников (артезианскую…

Ассотимент и анализ качества бутилированной воды

9. Виды бутилированной воды

Бутилированная вода и обычная питьевая вода — это не всегда одно и то же соединение. Многие производители бутилированных питьевых вод добывают чистую воду из артезианских скважин, а также воду из минеральных источников, родников и бюветов…

Ассотимент и анализ качества бутилированной воды

9. Упаковка питьевой воды

Производство PET-упаковки в России началось в 1996 году, а до этого времени ее доставляли из-за границы (Польши, Австрии и др.). Причем поскольку в первой половине 90-х годов у ботлеров еще не было собственного выдувного оборудования…

Исследование эффективности функционирования посудомоечных машин, рекомендации по проектированию машин, срока службы

5.1 Выбор ТЭНа для нагрева воды

А — 416мм. Б — 103мм. В — 30мм. Г — 73мм. Д — 366мм. R — 30мм. Lr — 346мм. Вес — 0,75 кг Пример ТЭНа — 80А13/3…

Логистика как хозяйственная деятельность

Мощность ЛЦ и коэффициент использования мощности

Мощность ЛЦ не является заданной неизменной величиной, как это может показаться на первый взгляд, а действительно показывает эффективность организации использования ресурсов. Дело в том, что мощность, во-первых…

Организационно-экономическая деятельность ОАО ЦУМ «Минск»

1.3 Производственные мощности

Торговый процесс в основном здании предприятия осуществляется в 6 товарных отделах, сформированных по потребительскому назначению, на 4-х торговых этажах в 28 секциях и 17 бригадах…

Организация обслуживания банкета «День рождения» в кафе «Лагуна»

1.3 Расчет количества блюд или мощности предприятия

Исходными данными для определения количества блюд, выпускаемых за день, является количество потребителей и коэффициент потребления блюд. Общее количество блюд, реализуемых предприятием в течение дня (n), определяется по формуле:…

Пути повышения эффективности работы отдела сбыта на примере предприятия НПО «ЭТАЛ»

1.2 Производственные мощности

Предприятие занимает площадь около 36 га в промышленной зоне города. Три из них непосредственно относятся к к производству: Бесконтактная низковольтная аппаратура (системы управления, блоки питания…

Разработка бизнес-плана инвестиционного проекта на предприятии по производству компьютерных столов

2.2 Расчет производственной мощности и парка оборудования

Производственная мощность — максимальный возможный выпуск продукции производственной единицы за определенный период. Расчёт производственной мощности осуществляют в единицах измерения продукции…

Разработка инвестиционного проекта производства по заготовке и переработке древесины ИП «Береснев Н.А.» в Шарьинском районе

2.3 Производственные мощности

Предприятие имеет лесозаготовительную технику и лесовозный транспорт, приобретает лесопильный цех. Наличие у предприятия основных средств показывает, что заявленные в проекте цели и задачи технически полностью выполнимы…

Разработка плана развития предприятия по изготовлению сухих завтраков

6. Производственные мощности предприятия, технология производства сухих завтраков — мюсли

Ассортимент сухих завтраков, по большому счету, — синтез полета фантазии производителя и его технологических возможностей. Развитым воображением обладают все отечественные производители мюсли…

Разработка разделов бизнес-плана дрожжевого комбината

5.2 Расчет производственной мощности цеха

Производственная мощность определяется по формуле: ПМ= nПчТэфф (5…

Создание малого фитнес–центра «Инфинити» в спальном районе г. Красноярска

5. Наличие воды в топливе

Наличие воды в дизельном топливе определяют взбалтыванием пробы. Дизельное топливо, содержащее воду, становится мутным. Наличие воды в смазочных маслах. Определение содержания воды в смазочных маслах отстаиванием пробы мало приемлемо…

Электрический котел отопления расчет мощности

» Отопление » Электрический котел отопления расчет мощности

Котёл – это основной агрегат отопительной системы, от производительности которого зависит возможность инженерной сети обеспечивать строение требуемым количеством тепла. Грамотный предварительный расчёт мощности отопительной установки гарантирует комфортный микроклимат в помещении и поможет исключить лишние затраты при её покупке.

Основной расчёт мощности электрического теплогенератора

Определение! Мощность электрического отопительного агрегата должна полностью восполнять теплопотери всех помещений. При необходимости – учитывается мощность, которая будет расходоваться на нагрев воды.

Профессиональный расчёт мощности электрического отопительного оборудования учитывает следующие факторы:

• Среднестатистическую температуру в наиболее холодный период года.
• Изоляционные характеристики материалов, использованных при сооружении ограждающих конструкций домостроения.
• Тип разводки отопительного контура.
• Отношение суммарной площади дверных и оконных проёмов и площади несущих конструкций.
• Конкретные сведения о каждом отапливаемом помещении – количество угловых стен, предполагаемое число радиаторов и прочее.

Внимание! Для выполнения особо точных расчётов принимают во внимание бытовую технику, количество компьютеров и видеотехники, которые также вырабатывают тепловую энергию. Обычно профессиональные вычисления проводят редко, а при покупке выбирают агрегат, мощность которого превышает приблизительно рассчитанную величину

Обычно профессиональные вычисления проводят редко, а при покупке выбирают агрегат, мощность которого превышает приблизительно рассчитанную величину.

Для примерного расчёта мощности (W) применяют следующую формулу:

W=S*Wуд/10м2, где S – площадь отапливаемого строения в м2.

Wуд – это удельная мощность агрегата, величина которой индивидуальна для каждого региона:

• для холодного климата – 1,2-2,0;
• для средней полосы – 1,0-1,2;
• для южных районов – 0,7-0,9.

Определение мощности, необходимой для снабжения горячей водой

Мощность, необходимая для нагрева воды для технических нужд, определяется количеством постоянных потребителей, точек водоразбора, общего количества используемой тёплой воды.

Совет! Для приблизительного определения мощности отопительного агрегата, работающего одновременно на нагрев воды, следует к расчётной мощности для обогрева помещения добавить 20%. В случаях частого водоразбора мощность увеличивают на 25%.

Расчёт объёма накопительного водонагревателя

Если планируется в комплексе с электрической отопительной установкой использовать ёмкостный водонагреватель, то его объём (Vв) можно рассчитать по следующей формуле:

Vв=V*(T-T’)*( T”-T’), где V – требуемое количество подогретой воды, T – требуемая температура подогретой воды, T’ – температура воды, к которой подмешивают горячую воду из нагревателя, T”– температура подогретой в водонагревателе воды.

Выбрав мощность электрической отопительной установки, и определив объём водонагревателя, по формуле можно рассчитать, за какое время (Т, сек) будет нагрета вода:

Т=m*CB*(t2-t1)/P, где m – масса (кг) воды в накопителе, CB – это удельная теплоёмкость воды, которая принимается равной 4,2 кДж/(кг*К), t2 и t1 – конечная и исходная температура воды в бойлере соответственно, P – мощность отопительного агрегата, кВт.

Дополнительные факторы, учитываемые при расчёте мощности электрокотла

Эксплуатация любого теплогенератора, в том числе, электрического, может сопровождаться дополнительными потерями:

• Если домостроение проветривается слишком интенсивно, то из-за ускоренного воздухообмена помещения будут терять примерно 15% тепла.
• Слабое утепление стен может стать причиной потери 35% тепловой энергии.
• Через оконные рамы уходит примерно 10% тепла, а если окна старые, то это количество может быть ещё больше.
• Неутеплённые полы снизят теплоснабжение комнат ещё примерно на 15%.
• Через неправильно устроенную конструкцию крыши может уйти примерно четвёртая часть тепла.

Внимание! Если в отапливаемом помещении присутствует хотя бы один из факторов непроизводительных тепловых потерь, то его обязательно необходимо учитывать при расчётах мощности. https://www.youtube.com/embed/_n_cZSAT4ZE

При желании расчёт требуемой мощности и необходимого объема можно осуществить с помощью онлайн калькулятора, максимально учитывающего все характеристики отапливаемого объекта.

kotel-otoplenija.ru

Итоги статьи.

Но, при нагреве на электроплите, много энергии расходуется на бесполезный нагрев самой плиты, а также излучается во внешнюю среду, от нагревательного элемента, не совершая при этом, полезной работы. Эта, понапрасну затрачиваемая энергия, может достигать приличных значений — до 30-50 %, от общей затраченной мощности на нагрев куба. Поэтому использование обычных электроплит, является нерациональным с точки зрения экономии. Ведь за каждый лишний киловатт энергии, приходится платить. Наиболее эффективно использовать врезанные в испарительную емкость эл. ТЭНы. При таком исполнении, вся энергия расходуется только на нагрев куба + излучение от его стенок вовне. Стенки куба, для уменьшения тепловых потерь, необходимо теплоизолировать. Ведь затраты на излучение тепла, от стенок самого куба могут так же, составлять до 20 и более процентов, от всей затрачиваемой мощности, в зависимости от его размеров. Для использования в качестве нагревательных элементов врезанных в емкость, вполне подходят ТЭНы, от бытовых эл.чайников, или другие подходящие по размерам. Мощность таких ТЭНов, бывает разная. Наиболее часто применяются ТЭНы с выбитой на корпусе мощностью 1.0 кВт и 1.25 кВт. Но есть и другие.

Поэтому мощность 1-го ТЭНа, может не соответствовать по параметрам, для нагрева куба и быть больше или меньше. В таких случаях, для получения необходимой мощности нагрева, можно использовать несколько ТЭНов, соединенных последовательно или последовательно-параллельно. Коммутируя различные комбинации соединения ТЭНов, переключателем от бытовой эл. плиты, можно получать различную мощность. Например имея восемь врезанных ТЭНов, по 1.25 кВт каждый, в зависимости от комбинации включения, можно получить следующую мощность.

1. 625 Вт
2. 933 Вт
3. 1,25 кВт
4. 1,6 кВт
5. 1,8 кВт
6. 2,5 кВт

Такого диапазона вполне хватит для регулировки и поддержания нужной температуры при перегонке и ректификации. Но можно получить и иную мощность, добавив количество режимов переключения и используя различные комбинации включения.

Последовательное соединение 2-х ТЭНов по 1.25 кВт и подключение их к сети 220В, в сумме дает 625 Вт. Параллельное соединение, в сумме дает 2.5 кВт.

Мы знаем напряжение, действующее в сети, это 220В. Далее мы так же знаем мощность ТЭН, выбитую на его поверхности допустим это 1,25 кВт, значит, нам нужно узнать силу тока, протекающую в этой цепи. Силу тока, зная напряжение и мощность, узнаем из следующей формулы.

Сила тока = мощность, деленная на напряжение в сети.

Записывается она так: I = P / U.

Где I — сила тока в амперах.

P — мощность в ваттах.

U — напряжение в вольтах.

При подсчете нужно мощность, указанную на корпусе ТЭН в кВт, перевести в ватты.

1,25 кВт = 1250Вт. Подставляем известные значения в эту формулу и получаем силу тока.

R = U / I, где

R — сопротивление в Омах

U — напряжение в вольтах

I — сила тока в амперах

Подставляем известные значения в формулу и узнаем сопротивление 1 ТЭНа.

Rобщ = R1+ R2 + R3 и т.д.

Таким образом, два последовательно соединенных ТЭНа, имеют сопротивление равное 77,45 Ом. Теперь нетрудно подсчитать мощность выделяемую этими двумя ТЭНами.

P = U2 / R где,

P — мощность в ваттах

R — общее сопротивление всех посл. соед. ТЭНов

P = 624,919 Вт, округляем до значения 625 Вт.

В таблице 1.1 приведены значения для последовательного соединения ТЭНов.

Таблица 1.1

Кол-во ТЭН	Мощность (Вт)	Сопротивление (Ом)	Напряжение (В)	Сила тока (А)
Последовательное соединение
		2 ТЭН = 77,45
		3 ТЭН =1 16,175
		5 ТЭН=193,625
		7 ТЭН=271,075

В таблице 1.2 приведены значения для параллельного соединения ТЭНов.

Таблица 1.2

Кол-во ТЭН	Мощность (Вт)	Сопротивление (Ом)	Напряжение (В)	Сила тока (А)
Параллельное соединение
		2 ТЭН=19,3625
		3 ТЭН=12,9083
		4 ТЭН=9,68125
		6 ТЭН=6,45415

Еще один немаловажный плюс, который дает последовательное соединение ТЭНов, это уменьшенный в несколько раз протекающий через них ток, и соответственно малый нагрев корпуса нагревательного элемента, тем самым не допускается пригорание браги во время перегонки и не привносит неприятного дополнительного вкуса и запаха в конечный продукт. Так же ресурс работы ТЭНов, при таком включении, будет практически вечным.

Расчеты выполнены для ТЭНов, мощностью 1.25 кВт. Для ТЭНов другой мощности, общую мощность нужно пересчитать согласно закона Ома, пользуясь выше приведенными формулами
