Сухопарник для самогонного аппарата своими руками: схема, чертежи и инструкция

Для чего требуется сухопарник

Несколько слов о том, как происходит процесс самогоноварения. Готовая брага (вода, сахар и дрожжи в определенной пропорции) заливается в перегонный куб.

Здесь в процессе медленного горения происходит распад браги на отдельные фракции, которые у специалистов именуются «голова», «тело» и «хвост». «Голову» выбрасывают, как опасную для жизни и здоровья. «Хвост», концентрат сивушных масел, некоторые используют повторно для увеличения крепости. А «тело» это и есть спирт-сырец, который и нужен для того, чтобы получить качественный самогон.

Схема работы

Сухопарник необходим для того, чтобы делить брагу на фракции при бурном кипении. Дело в том, что спирт начинает кипеть уже при температуре 78С, поэтому испарение происходит очень медленно. Для того, чтобы этот процесс катализировать, брагу доводят до кипения (100С), после чего и начинается активное деление на фракции.

Технически, сухопарник реализует 2 основные задачи:

брызгозаборник, куда капли поступают со струей пара;
промежуточный дистиллятор, используемый для конденсации более тяжелого пара.

Как сделать своими руками

На самом деле это простейший элемент самогонного аппарата, строение которого в разы проще перегонного куда и, тем более, конденсатора. Между змеевиком и кубок разрезают пароотводную трубу, ее концы вставляют в закручивающуюся крышку для банки.

Инструменты и материалы:

2-литровая банка с закручивающейся крышкой;
2 штуцера с верхней резьбой;
2 гайки;
клей;
шило.

Последовательность действий:

На крышке делаете 2 отметки под будущие отверстия, для чего просто прикладывают штуцеры и обводят их карандашом или маркером.
Острым шилом делаете отверстия.
Вставляете в каждое штуцер и фиксируете их гайками. Чтобы обеспечить полную герметичность, можно снаружи и изнутри обработать дополнительно термоклеем или холодной сваркой.

Вот так выглядит внутренняя сторона крышки

А это уже внешняя

Соединяете шлангами поочередно змеевик (холодильник), сухопарник и перегонный куб. На этом приготовление дистиллятора закончено.

Еще одно обучающее видео, как сделать сухопарник своими руками

Какой должен быть объем банки

Это зависит только от объема браги и личного опыта. Как правило, берется 2-3 литровые банки, но могут быть и 1,5 и даже 10 литровые. В любом случае горлышко у всех банок стандартное, поэтому можно использовать один и тот же сухопарник.

При этом обратите внимания, что если объема дистиллятора не будет хватать, температура будет подниматься и фракции перестанут делиться. При слишком большом объеме температура, наоборот, начнет снижаться до температуры конденсации спирта, в итоге самогона получится в 1,5 раза меньше, чем планировалось.

Принцип работы сухопарника

Для того, чтобы понять, как работает этот элемент, придется вспомнить уроки физики. При кипении пар стремится наружу и выходит через трубку. При проходе через сухопарник давление резко снижается (объем банки гораздо больше объема проводящей трубки) и падает температура. Как правило, она достигает отметки в 80С (если правильно подобран объем банки), и на этом этапе спирт «пролетает» дальше в холодильник, а вода и сивуха оседают на стенках банки. При прогоне 10 литров браги в сухопарнике остается осадок почти 200 мл, и надо заметить, он очень плохо пахнет J.

Повторимся, что начинающим мастерам этот агрегат необходим еще и для того, чтобы брага не смешивалась со спиртом. Дело в том, что при начальном кипении брага начинает сильно брызгать, капли влетают в трубку и оттуда под давлением пара стремятся в холодильник. В итоге на выходе получается не самый вкусный и совершенно точно очень неароматный напиток.

Нужен ли в самогонном аппарате сухопарник?

Даже страшно отвечать на этот вопрос, так как камни полетят со всех сторон. Однозначного ответа нет. Каждый решает сам – кто-то предпочитает вкус и запах первака и категорически отказывается от сухопарника, другие, наоборот, предпочитают абсолютно прозрачный самогон без сивушного аромата.

В любом случае, если этот агрегат сделан правильно, вкус напитка только выигрывает, ведь на выходе он получается гораздо чище. При этом некоторые настаивают, что если установлен дистиллятор, то нет нужды во второй перегонке. Третьи вообще используют сухопарник, но все равно дважды прогоняют. А четвертые решают сделать собственноручно самогонный аппарат с двумя сухопарниками, стремясь уменьшить объем сивушных масел.

Напоследок напомним вам, как делают самогон ну очень опытные мастера

Модели заводского производства

Если сравнивать модели заводского производства и самодельные, то и у первых, и у вторых имеются свои плюсы и минусы. На рынке можно найти самогонный аппарат любой конструкции и в определённой ценовой категории. Стоит выделить следующие модели:

«Горыныч». Это устройство является самым популярным среди пользователей, если говорить о соотношении цены и качества. Существует перегонный куб емкостью 12 литров. Дно сделано из нержавеющей стали, что позволяет его использовать даже на индукционных печах. Есть и биметаллический термометр, с помощью которого процесс дистилляции можно контролировать. Корпусы барботера и сухопарника сделаны из нержавейки. Засорение устройства практически невозможно благодаря трубкам соединения диаметром 10 мм.
«Иваныч БТТФ». По качеству эта модель уступает предыдущей. Существуют баки на 13, 20, 35 литров. Стоимость меньше «Горыныча» на 1000 рублей. Есть встроенный термометр. Сухопарник и барботер сделаны из стекла, и поэтому за процессом можно постоянно следить. Крышки у них съемные, а это значит, что следить за их чистотой намного проще. Горловина бака в диаметре равна 11 см, поэтому заливать брагу сложновато. Это можно считать недостатком такой модели.
Hanhi Grand. Этот дистиллятор также можно отнести к дешевым моделям. С другой стороны, в конструкцию включена насадка Панченкова и цена из-за этого повышается до 9500 рублей. Такая модель позволяет сократить расход воды на 2-3 литра, если сравнивать с устройствами в этом ценовом диапазоне. Барботер и сухопарник выполнены из нержавейки. Их мыть очень легко, поскольку они разборные. Также их можно применять для ароматизации. Кроме этого, для нагрева могут использоваться плиты любого типа.

Многие не знают, зачем нужен сухопарник и барботер. Но они играют очень важную роль в самогоноварении. Без их использования можно получить с первой прогонки только неприятный на вкус и запах продукт, а также непрозрачный сивый самогон. Но если же применять такие устройства, то можно получить пригодный для употребления, ничем не отличающийся от магазинного самогон. А себестоимость получаемой продукции будет в несколько раз ниже.

Дополнительные рекомендации

Смысла в оснащении дистиллятора несколькими сухопарниками нет: более качественную очистку они не выполняют. Преимущество такой системы – увеличение крепости конечного продукта, но с потерями объема.
Использование сухопарника не означает, что при изготовлении самогона можно обойтись однократной перегонкой. Чтобы получить качественный напиток, нужно выполнить двойную дистилляцию или усовершенствовать аппарат.
Для ароматизации алкоголя можно класть в сухопарник душистые ингредиенты: травы, специи, корневища, цитрусовую корку, ломтики фруктов и сухофруктов. Заполнять банку полностью нельзя: пахучие компоненты не должны заполнять более ¼ емкости.
Самая простая конструкция отстойника может быть сконструирована даже без штуцеров: только из банки и шланга, продетого в отверстия. Но герметичность такого устройства сомнительна: лучше ее проверить, дистиллируя воду.
Если использовать крышку из нержавейки с припаянными к ней металлическими трубками, конструкция получится более надежной и долговечной. В таком случае конец одной из трубок должен углубляться внутрь банки на 10 см, а коней второй – находится практически на уровне дна.
По желанию горлышко банки перед надеванием крышки можно обмотать фум-лентой, чтобы повысить герметичность устройства. Но менять ее придется после каждого мытья сухопарника.

Ошибка или есть что добавить?

14.02.2019 • Самогонные аппараты и аксессуары

Пошаговое изготовление своими руками

Сухопарник для самогонного аппарата своими руками сделать несложно. Для этого понадобятся:

стеклянная емкость объемом от 0,5 до 2 л,
2 штуцера диаметром 12 мм с внешней резьбой,
1 штуцер такого же диаметра с внутренней резьбой,
1 контргайка,
1 силиконовый шланг диаметром 12 мм и длиной 10 см.

В качестве промежуточного дистиллятора подойдет обычная стеклянная банка с закручивающейся крышкой. А вместо жестких трубок удобнее использовать гибкие шланги, так как это позволит легко собрать всю конструкцию.

Процесс изготовления

На крышке с помощью обычного карандаша делают отметки для центров отверстий под штуцеры.
Промежуток между отметками должен быть таким, чтобы между штуцером с внутренней резьбой и контргайкой при установке их на крышку оставалось небольшое расстояние.
Отверстия в крышке можно сделать с помощью любого подручного инструмента, но проще всего — сверлом по дереву № 20.
Затем в отверстия вставляются штуцеры с внешней резьбой, так чтобы концы для шлангов оставались с наружной стороны.
На оба штуцера с внутренней стороны крышки нужно надеть силиконовые уплотнители, которые можно вырезать из шланга.
Затем на один штуцер закручивается контргайка, а на другой — штуцер с внутренней резьбой, на который и надевается силиконовый шланг.

Вся эта конструкция вместе с крышкой плотно закручивается на банку, и сухопарник готов. Устанавливают его между кубом и холодильником. Подвод пара из перегонного куба осуществляется через штуцер и трубочку. Второй штуцер соединяется шлангом с холодильником.

Сухопарник можно сделать, используя более прочную крышку из нержавейки с припаянными или приваренными к ней трубками. Такая конструкция более сложна в изготовлении, но она будет служить намного дольше.

В этом случае одну трубку приваривают так, чтобы ее конец практически совпадал с нижней частью крышки, а вторую опускают ниже уровня крышки минимум на 10 см.

Объем банки зависит от количества сырья для получения самогона. Если он небольшой, лучше и банку взять маленького объема. Для получения больших объемов самогона можно использовать трехлитровые банки, крышка подойдет на любую из них.

Полезное видео про сборку сухопарника в домашних условиях

Посмотрите видео, в котором рассказывается как сделать сухопарник из банки:

Так же у нас имеется статья: как сделать самогонный аппарат своими руками.

Что такое сухопарник

Изначально сухопарник был создан для увеличения мощности паровозов на подъеме за счет накопления пара и отделения его от капель воды. Принцип работы сухопарника для самогонного пара аналогичен, равно как и принцип устройства.

Сухопарник – это герметичная емкость малого объема, соединяющая конденсатор и перегонный куб и предназначенная для очистки конечного продукта.

Чертеж сухопарника для изготовления своими руками:

При поступлении пара в сухопарник его давление мгновенно падает, что влечет за собой снижение температуры. Поступающий следующий объем пара не позволяет снизить температуру до минимальных показателей, благодаря чему летучие фракции браги конденсируются, но не полностью. Именно это и обеспечивает чистоту уже готового напитка.

О том, как работает сухопарник, вы узнаете из видео:

На самом деле, эта деталь не является обязательной, многие помнят гротескное изображение бутыли с мутным самогоном (первак), да и на вкус это принципиально не виляет. Эта деталь для тех, кто стремится получить напиток чистый как слеза.

Какие продукты можно использовать

На самом деле здесь обширное поле для творчества. Использовать можно все, что имеет сильный ну и конечно приятный запах. В банку можно запихать все, на что у вас хватит фантазии. Я же перечислю продукты, которые пробовал сам, а также те, которые использовали мои знакомые.

Цедра цитрусовых. Корки апельсинов, лимонов, лайма и т.д. Хорошо передают свой запах и немного вкус. Особенно заметно послевкусие. Мне нравится использовать апельсин и мандарин. А вот лимон я больше люблю в имбирно-лимонной настойке.
Всевозможные пряности. Мята, анис, тмин, кориандр, гвоздика, фенхель, бадьян, укроп и т.д. Очень насыщенный запах дает душица.
Также интересно получается при добавлении корицы (я кладу стручковую) и ванили.
Фрукты-ягоды. Например порезать яблочко. Тоже получается вкусно. Можно что-нибудь поэкзотичнее – дыня, груша, персик и т.д. Некоторые коллеги фрукты класть не любят – говорят, что получается самогон с привкусом компота. Я такого не замечал. Возможно потому что обычно с ароматизаторами в сухопарнике я перегоняю маленькие объемы спирта-сырца и фрукты просто не успевают свариться до “компотного” состояния.

Изюм. Также хорош для этих целей. Правда я предпочитаю не в прикубник его класть, а настоять спирт-сырец перед второй перегонкой.
Листья растений, например смородины.

Хлеб! Очень интересный напиток получается. У меня есть статья с рецептом на эту тему — Хлебная слеза.

Купить или сделать самому?

Но в этом случае их стоимость значительно увеличивается. Но гораздо дешевле купить аппарат минимальной комплектации, в котором все части идеально подходят друг к другу, а сухопарник сделать самостоятельно, тем более что изготовление этого устройства не требует особых затрат и сложных манипуляций.

Заключение

Из-за постоянной инфляции и роста цен на алкогольную продукцию, а также ухудшения качества данных напитков, популярность домашнего самогона возрастает все больше.

Потому как каждый предмет этого спиртового устройства влияет на качество исходного продукта, а от этого напрямую зависит наше здоровье.

Роль сухопарника в «системе»

Самая распространенная схема самогонных аппаратов включает три обязательных элемента:

бак для подогрева браги с помощью открытых источников огня (сельские дровяные печи и газовые горелки) или встроенного внутрь ТЭНа;
конденсатор, состоящий из емкости для наполнения льдом, снегом или холодной водой и помещенного внутри змеевика;
емкости для приема готовой продукции (чаще всего для этой цели по традиции используются стеклянные банки).

Дистиллятор бытовой

У такого набора элементов самогонного аппарата имеется два существенных недостатка. Необходимость постоянно контролировать температурный режим и использование посуды из хрупкого стекла, которое всегда требует особой аккуратности в обращении. Эти два фактора создают даже опытным винокурам существенные неудобства, а у начинающих могут навсегда отбить охоту к занятию самогоноварением. Хотя и ходят в народе домыслы о вреде хранения спирта в металлической или полиэтиленовой таре, все же предпочтение банкам на самом деле отдается из-за их прозрачности, позволяющей контролировать чистоту процесса на глаз.

Делаем дефлегматор

Во время изготовления самогона большое значение имеет расположение сухопарника: чем ближе к перегонному кубу будет находиться это устройство – тем выше температура смеси при прохождении в трубке, и в результате этого, конденсация будет происходить интенсивнее. Но тем самым уменьшится выход исходного продукта.

А также нужно учитывать емкость банки: если объем дистиллятора будет мал, то произойдет повышение градусов и распад на фракции уменьшится.

А если применять емкость большого объема, то температура будет понижаться, и выделение спиртового пара уменьшится, в итоге снизится выход самогона.

Таким образом, необходимо экспериментальным путем найти оптимальное решение, подобрать нужный объем и местонахождение его среди устройств, и затем уже выставить сухопарник на определенном расстоянии.

Аппарат для самогона с применением дефлегматора сделать своими руками сложнее, но зато это простое устройство увеличивает качество самогона в кратном измерении.

Как видим, достоинства самогонного агрегата со встроенным сухопарником очевидны, так как он:

Очищает самогон при первоначальной стадии на физическом уровне, что нельзя сделать за счет химических препаратов;
Предотвращает проникновение кипящей смеси в первак;
Устраняет специфический запах и неприятный привкус;

Небольшие хитрости

Изготовить своими руками сухопарник для многих винокуров не составит труда – важно применить его с большой отдачей. Для максимальной очистки продукта, знатоки советуют наполнить частично прикубник холодной водой

При установке более двух сухопарников на самогонном аппарате, сивушные масла и примеси удаляются практически на 100%. Чтобы придать продукту приятный запах и вкус, на дно банки кладут сухофрукты, ягоды или ароматическое вещество.

Ароматизируем самогон

Кроме более эффективной очистки самогона и экономии времени благодаря меньшему количеству перегонок, сухопарник предоставляет и дополнительные возможности для улучшения вкуса спиртного напитка.

Многие добавляют в готовый самогон искусственные ароматизаторы или настаивают его еще некоторое время на душистых добавках. Но можно сделать это и по-другому. В этом случае используется самогонный аппарат с двумя сухопарниками.

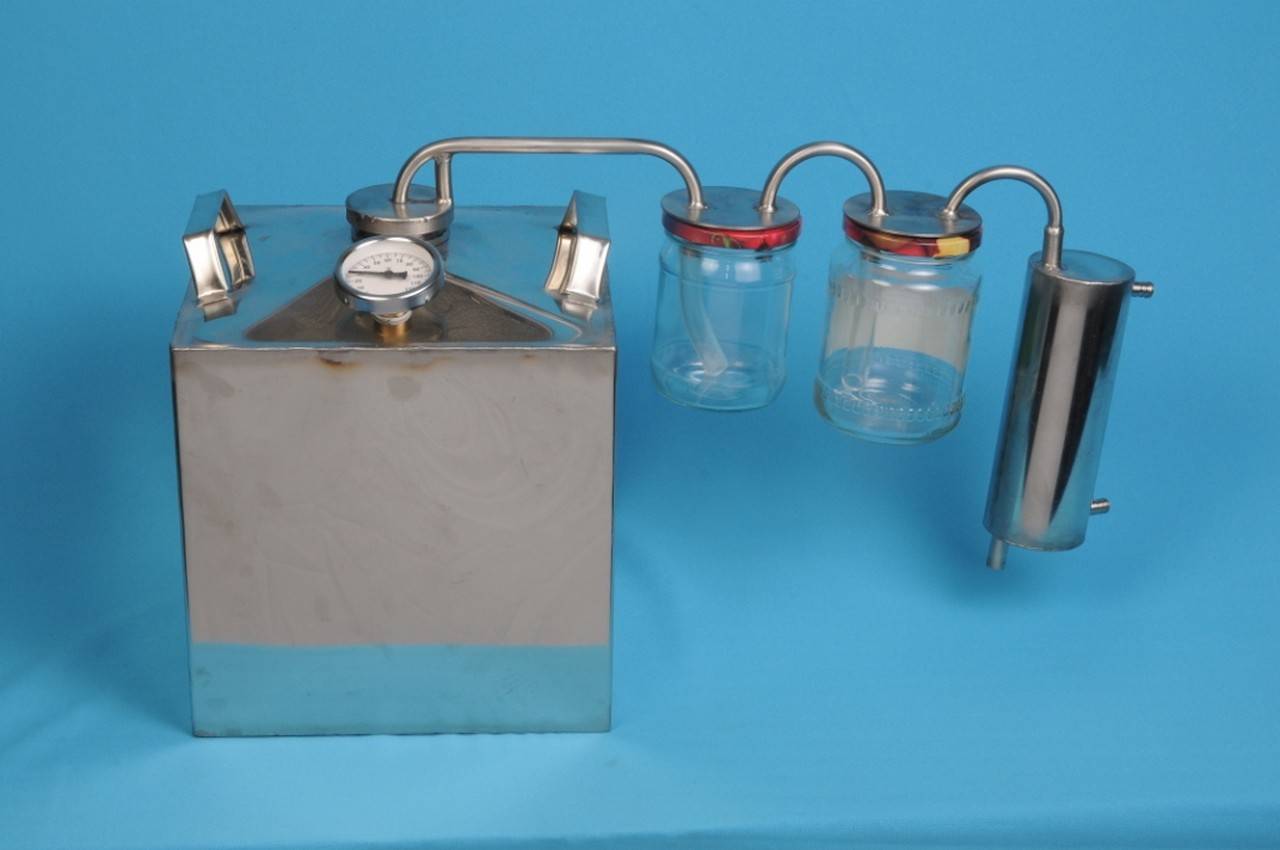

Зачем нужен второй сухопарник? В этом случае первая емкость используется как отстойник для сивушных масел, а во вторую добавляют ароматные ингредиенты. Более или менее очищенные от сивушных масел пары спирта, попадая во второй сухопарник, насыщаются ароматными парами нагретых добавок и приобретают легкие оттенки выбранного вкуса и запаха.

Для ароматизации самогона чаще всего используются корочки цитрусовых. Корки лимона не рекомендуется использовать, так как при тепловой обработке они выделяют ядовитые вещества. Для получения мягкого приятного послевкусия используют кишмиш.

Отличный эффект достигается, если положить во второй сухопарник листья душистой черной смородины. Можно также использовать любые душистые травы: мяту, чабрец, полынь, розмарин и др. Терпкий вкус самогону придадут веточки можжевельника и дуба.

А кусочки фруктов и ягоды отдадут самогону свой запах. Так получают самогон с запахом персиков, груш, малины или бананов. Можно положить на дно сухопарника горсть сухофруктов. В этом случае самогон приобретет красивый янтарный оттенок и оригинальный запах.

Так же из малины получается просто чудесная малиновая наливка, которая имеет крепкий градус, но при этом пьется как компот.

При использовании самогонного аппарата с двумя сухопарниками, сделанными своими руками, второй необходимо расположить выше первого. В этом случае очистка дистиллята от сивушных масел будет намного эффективнее.

Царга, сухопарник и барботер для самогонного аппарата — что это?

Для получения качественного алкоголя используют препараты с устройствами, которые нужны для очищения. Принцип их работы одинаковый. Выбирать их надо исходя от желаемого напитка в исходном результате. Поэтому дефлегматор или сухопарник что лучше трудно определить.

Классика

Схема классического аппарата знакома даже тем, кто не является самогонщиком. Аппарат состоит из простейших деталей: куб перегонный, змеевик для охлаждения и сосуд для исходного продукта. Употреблять такой напиток можно, но не желательно. Это может навредить здоровью. Также такой продукт является совершенно невкусным. Похмелье может быть сильным и длительным.

На это влияют фракции. В них распределяется брага. Существуют главные разделения: вода, спирт, сивушные масла. Такое самогоноварение очень простое и вредное одновременно. В алкоголе содержится большое количество сивушных масел.

Очистку можно провести с помощью двойной перегонки или опытными способами. Часто для этого используют уголь. Среди физических методов очистки рекомендуют использовать сухопарник, барботер, царгу. Это поможет получить качественный алкоголь. Понять, что лучше сухопарник или колонна, поможет описание каждого устройства.

Сухопарник

Такой охладитель рекомендуют использовать, чтобы получить качественно очищенный самогон в конечном результате. Это конструкция небольшого размера, которая имеет форму цилиндра. В емкости есть два штуцера и краник для слива в нижней части. От штуцеров исходит трубка, которая соединяет перегонный сосуд и змеевик. Работа этого устройства осуществляется за простой схемой:

Спиртовые пары попадают в сосуд сухопарника. Там температура не существенно понижена. Этот процесс позволяет снизить температуру сивушных примесей, которые кипят.
После очищения пары попадают в змеевик.
Происходит физическое очищение продукта. Это более эффективно и безопасно, чем народные методы.

Царга

Чтобы получить продукт с содержанием 96% спирта, надо иметь ректификационный колонный очиститель. В его составе есть царга. Может быть одна или несколько. Ее количество зависит от крепости продукта, которую человек желает получить. Несколько царг, которые собраны в колону можно получить этиловый спирт 96%. Конструкция состоит из нержавеющей трубки, один конец соединяется с перегонным кубом, а другой со змеевиком. Особенно важным является наполнитель трубки, потому что именно на нем будут оседать вредные вещества. Такими наполнителями могут быть керамические частички и сеточки из нержавейки. Они не имеют влияния на жидкость и не изменяют ее химический состав. В любом из этих случаев после перегонки надо промыть наполнители.

Барботер

Использование этой конструкции полезно в таких случаях:

для повышения крепости напитка;
проварка густой браги.

Барботер пропускает пар через жидкость. Для повышения крепости надо соблюдать поочередное соединение элементов. Сама конструкция состоит из металлического шланга и насадки, которая расположена на дне перегонного куба. Также есть царга или дефлегматор, змеевик. Конструкция для проварки загустевшей браги устанавливается после сухопарника. При этом устройство будет иметь сходство с дефлегматором. Единственным отличием будет то, что трубка касается самого дна. Когда конденсат подымается выше трубки, происходит процесс переиспарения. При соединении нескольких элементов, можно получить многоступенчатую дистилляцию.
